HTD5M型同步带轮设计标准参数规格表

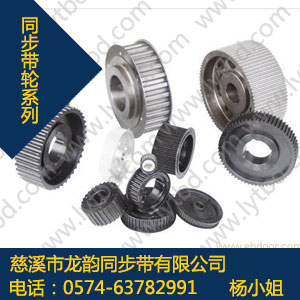

HTD5M型同步带轮一般由钢，铝合金，铸铁，黄铜，等材料制造。内孔有圆孔，D形孔，锥形孔等形式。表面处理有本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。精度等级依客户要求而定。

5M型标准皮带宽15mm
规格	齿数	形状	节径	外径	W	L	1K	X	轮毂直径	内孔	透孔外径	档边外径	档边内径	档边型号
5M	14	A/B	22.28	21.14	20	28	16	-	12	6	-	25	14	F-102514
5M	15	A/B	23.87	22.73	20	28	16	-	13	6	-	28	18	F-102818
5M	16	A/B	25.46	24.32	20	28	16	-	15	6	-	31	20	F-103120
5M	18	A/B	28.65	27.50	20	28	16	-	18	6	-	33	22	F-103322
5M	19	A/B	30.24	29.10	20	28	16	-	19	6	-	35	22	F-103522
5M	20	A/B	31.83	30.69	20	28	16	-	20	8	-	35	22	F-103522
5M	21	A/B	33.42	32.28	20	28	16	-	22	8		38	26	F-103826
5M	22	A/B	35.01	33.87	20	28	16	-	22	8	-	38	26	F-103826
5M	24	A/B	38.20	37.05	20	28	16	-	26	8	-	43	28	F-104328
5M	25	A/B	39.79	38.65	20	28	16	-	28	8	-	44	32	F-104432
5M	26	A/B	41.38	40.24	20	28	16	-	28	10	-	47	34	F-104734
5M	28	A/B	44.56	43.42	20	28	16	-	30	10	-	48	36	F-104836
5M	30	A/B	47.75	46.60	20	28	16	-	32	10	-	51	36	F-104836
5M	32	A/B	50.93	49.79	21	28	16	-	34	10	-	55	39	F-155539
5M	34	A/B	54.11	52.98	21	28	16	-	36	12	-	57	41	F-155741
5M	36	A/B	57.30	56.15	21	28	16	-	38	12	-	61	48	F-156148
5M	38	A/B	60.48	59.34	21	28	16	-	38	12	-	65	50	F-156550
5M	40	A/B	63.66	62.52	21	28	16	-	40	12	-	69	50	F-156950
5M	42	A/B	66.85	65.70	21	28	16	-	42	12	-	69	50	F-156950
5M	46	A/B	73.21	72.07	21	28	16	-	44	12	-	78	58	F-157858
5M	48	A/B	76.69	75.25	21	28	16	-	46	12	-	83	63	F-158363
5M	50	W	79.58	78.43	21	28	16	7	46	12	58	83	63	F-158363
5M	54	W	85.94	84.80	21	28	16	7	48	12	60	91	72	F-159172
5M	56	W	89.13	87.98	21	28	16	7	50	12	64	94	74	F-159474
5M	58	W	92.31	91.17	21	28	16	7	50	12	71	97	80	F-159780
5M	60	W	95.48	94.35	21	28	16	7	52	12	74	97	80	F-159780
5M	72	W	114.59	113.45	21	28	16	7	56	16	88	119	100	F-15119100

5M型标准皮带宽20mm
规格	齿数	形状	节径	外径	W	L	1K	X	轮毂直径	内孔	透孔外径	档边外径	档边内径	档边型号
5M	14	A/B	22.28	21.14	25	35	21	-	12	6	-	25	14	F-102514
5M	15	A/B	23.87	22.73	25	35	21	-	13	6	-	28	18	F-102818
5M	16	A/B	25.46	24.32	25	35	21	-	15	6	-	31	20	F-103120
5M	18	A/B	28.65	27.50	25	35	21	-	18	6	-	33	22	F-103322
5M	19	A/B	30.24	29.10	25	35	21	-	19	6	-	35	22	F-103522
5M	20	A/B	31.83	30.69	25	35	21	-	20	8	-	35	22	F-103522
5M	21	A/B	33.42	32.28	25	35	21	-	22	8		38	26	F-103826
5M	22	A/B	35.01	33.87	25	35	21	-	22	8	-	38	26	F-103826
5M	24	A/B	38.20	37.05	25	35	21	-	26	8	-	43	28	F-104328
5M	25	A/B	39.79	38.65	25	35	21	-	28	8	-	44	32	F-104432
5M	26	A/B	41.38	40.24	25	35	21	-	28	10	-	47	34	F-104734
5M	28	A/B	44.56	43.42	25	35	21	-	30	10	-	48	36	F-104836
5M	30	A/B	47.75	46.60	25	35	21	-	32	10	-	51	36	F-104836
5M	32	A/B	50.93	49.79	25	35	21	-	34	10	-	55	39	F-155539
5M	34	A/B	54.11	52.98	25	35	21	-	36	12	-	57	41	F-155741
5M	36	A/B	57.30	56.15	25	35	21	-	38	12	-	61	48	F-156148
5M	38	A/B	60.48	59.34	25	35	21	-	38	12	-	65	50	F-156550
5M	40	A/B	63.66	62.52	25	35	21	-	40	12	-	69	50	F-156950
5M	42	A/B	66.85	65.70	25	35	21	-	42	12	-	69	50	F-156950
5M	46	A/B	73.21	72.07	25	35	21	-	44	12	-	78	58	F-157858
5M	48	A/B	76.69	75.25	25	35	21	-	46	12	-	83	63	F-158363
5M	50	W	79.58	78.43	25	35	21	9	46	12	58	83	63	F-158363
5M	54	W	85.94	84.80	25	35	21	9	48	12	60	91	72	F-159172
5M	56	W	89.13	87.98	25	35	21	9	50	12	64	94	74	F-159474
5M	58	W	92.31	91.17	25	35	21	9	50	12	71	97	80	F-159780
5M	60	W	95.48	94.35	25	35	21	9	52	12	74	97	80	F-159780
5M	72	W	114.59	113.45	25	35	21	9	56	16	88	119	100	F-15119100

5M型标准皮带宽25mm
规格	齿数	形状	节径	外径	W	L	1K	X	轮毂直径	内孔	透孔外径	档边外径	档边内径	档边型号
5M	14	A/B	22.28	21.14	30	35	26	-	12	6	-	25	14	F-102514
5M	15	A/B	23.87	22.73	30	35	26	-	13	6	-	28	18	F-102818
5M	16	A/B	25.46	24.32	30	35	26	-	15	6	-	31	20	F-103120
5M	18	A/B	28.65	27.50	30	35	26	-	18	6	-	33	22	F-103322
5M	19	A/B	30.24	29.10	30	35	26	-	19	6	-	35	22	F-103522
5M	20	A/B	31.83	30.69	30	35	26	-	20	8	-	35	22	F-103522
5M	21	A/B	33.42	32.28	30	35	26	-	22	8		38	26	F-103826
5M	22	A/B	35.01	33.87	30	35	26	-	22	8	-	38	26	F-103826
5M	24	A/B	38.20	37.05	30	35	26	-	26	8	-	43	28	F-104328
5M	25	A/B	39.79	38.65	30	35	26	-	28	8	-	44	32	F-104432
5M	26	A/B	41.38	40.24	30	35	26	-	28	10	-	47	34	F-104734
5M	28	A/B	44.56	43.42	30	35	26	-	30	10	-	48	36	F-104836
5M	30	A/B	47.75	46.60	30	35	26	-	32	10	-	51	36	F-104836
5M	32	A/B	50.93	49.79	31	37	26	-	34	10	-	55	39	F-155539
5M	34	A/B	54.11	52.98	31	37	26	-	36	12	-	57	41	F-155741
5M	36	A/B	57.30	56.15	31	37	26	-	38	12	-	61	48	F-156148
5M	38	A/B	60.48	59.34	31	37	26	-	38	12	-	65	50	F-156550
5M	40	A/B	63.66	62.52	31	37	26	-	40	12	-	69	50	F-156950
5M	42	A/B	66.85	65.70	31	37	26	-	42	12	-	69	50	F-156950
5M	46	A/B	73.21	72.07	31	37	26	-	44	12	-	78	58	F-157858
5M	48	A/B	76.69	75.25	31	37	26	-	46	12	-	83	63	F-158363
5M	50	W	79.58	78.43	31	37	26	10	46	12	58	83	63	F-158363
5M	54	W	85.94	84.80	31	37	26	10	48	12	60	91	72	F-159172
5M	56	W	89.13	87.98	31	37	26	10	50	12	64	94	74	F-159474
5M	58	W	92.31	91.17	31	37	26	10	50	12	71	97	80	F-159780
5M	60	W	95.48	94.35	31	37	26	10	52	12	74	97	80	F-159780
5M	72	W	114.59	113.45	31	37	26	10	56	16	88	119	100	F-15119100

以上是HTD5M同步带轮设计标准参数，具体型号要求请联系网站客服 0574-63782991 13968203611 杨小姐
