XL同步带轮产品特点
XL同步带轮与XL同步带配套，具有传动准确、平衡、噪音小、无滑差又节能的特点，而且结构紧凑，宜于多轴传动、耐油、耐潮、不需要润滑等有点。
XL同步带轮使用材质
碳素钢、铸铁、铝合金、工程塑料及特种材质。
XL同步带轮定制须知
1、本公司生产的带轮既为国产化设备的XL同步带轮配套，又能代替进口XL同步带轮使用。
2、用户定制XL同步带轮，请提供XL同步带轮图纸（图在可不必绘制带轮的齿型尺寸），本公司也可按用户提供的规格，内孔，键槽宽度等尺寸为用户绘制XL同步带轮图纸；也可为用户提供测绘XL同步带轮等服务。
3、XL同步带轮的外径公差、端面跳动量、径向跳动量符合带轮设计表规定。
4、XL同步带轮的同步带选用带轮齿面宽度须符合带轮设计表规定要求。
5、附表中没有列出的带轮规格，本公司也可生产，详细请咨询网站客服或者来电：0574-63782991。

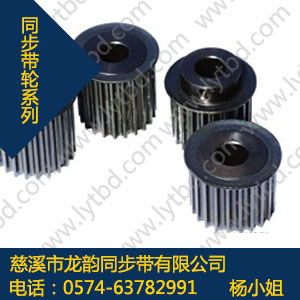

XL同步带轮常见形状

注：以下是XL同步带轮常规型号，具体型号规格请联系网站客服或者电话咨询0574-63782991

规格

齿数

节径

外径

档边直径

档边内径

档边厚度

10XL	10	16.17	15.66	22	11	1
11XL	11	17.79	17.28	22	11	1
12XL	12	19.40	18.90	25	15	1
13XL	13	21.02	20.51	25	15	1
14XL	14	22.64	22.13	26	17	1
15XL	15	24.26	23.75	29	18	1
16XL	16	25.87	25.36	29	18	1
17XL	17	27.49	26.98	32	21	1
18XL	18	29.11	28.60	32	21	1
19XL	19	30.72	30.22	34.5	24.5	1
20XL	20	32.34	31.83	37.8	28	1
21XL	21	33.96	33.45	40	27	1
22XL	22	35.57	35.07	40	27	1
23XL	23	37.19	36.68	40	27	1
24XL	24	38.81	38.30	44	32	1
25XL	25	40.43	39.92	44	32	1
26XL	26	42.04	41.43	49	29	1
27XL	27	43.66	43.15	48	38	1
28XL	28	45.28	44.77	48	38	1
30XL	30	48.51	48.00	51	36	1
32XL	32	51.74	51.24	58	47	1.5
34XL	34	54.97	54.47	58	47	1.5
36XL	36	58.21	57.70	61	45	1.5
38XL	38	61.45	60.94	64	48	1.5
40XL	40	64.68	64.17	68	52	1.5
42XL	42	67.91	67.41	73	61	1.5
44XL	44	71.15	70.64	78	66	1.5
46XL	46	74.38	73.87	78	66	1.5
48XL	48	77.62	77.11	82	64	1.5
50XL	50	80.85	80.34	86	70	1.5
60XL	60	97.02	96.51	102	70	1.5
72XL	72	116.43	115.92	121	109	1.5
